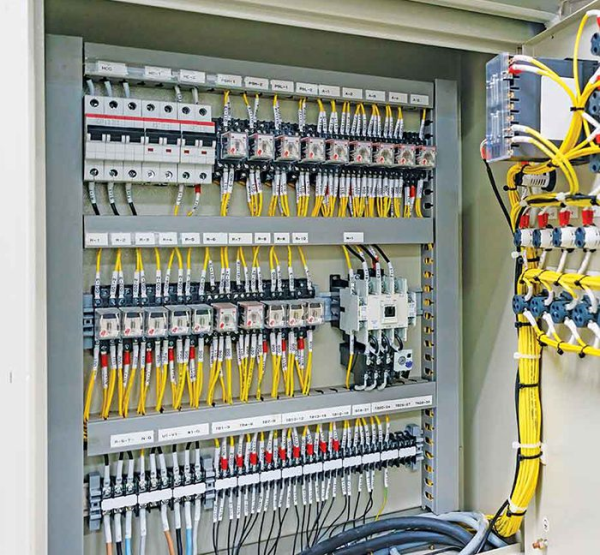

مونتاژ تابلو برق صنعتی

تابلو برق صنعتی به مجموعهای از تجهیزات الکتریکی گفته میشود که وظیفهی کنترل، توزیع و محافظت از جریان الکتریکی را در سیستمهای صنعتی بر عهده دارند. این تابلوها به منظور کنترل فرآیندهای پیچیده و جلوگیری از بروز اختلالات، قطعی برق و خسارتهای احتمالی به تجهیزات صنعتی طراحی میشوند. در ادامه به بررسی مراحل، تجهیزات و نکات مرتبط با مونتاژ تابلو برق صنعتی پرداخته شده است.
1. مراحل مونتاژ تابلو برق صنعتی

طراحی تابلو: طراحی تابلو برق اولین گام برای مونتاژ آن است. در این مرحله نقشههای فنی شامل مکان قرارگیری تجهیزات، نوع و ظرفیت قطعات، مسیرهای سیمکشی و استانداردهای ایمنی تدوین میشود. این نقشهها باید بر اساس نیازهای مصرفکننده و استانداردهای بینالمللی تنظیم شوند.

انتخاب قطعات: قطعات مختلفی برای مونتاژ تابلو برق صنعتی مورد نیاز است، از جمله:
قطعکنندههای مدار (بریکرها)
کنتاکتورها
رلهها
ترمینالها
سیمها و کابلهای مناسب

مونتاژ فیزیکی: پس از تهیه قطعات، مرحله مونتاژ فیزیکی آغاز میشود. در این مرحله، قطعات در جایگاههای خود نصب شده و سیمکشیها مطابق نقشهها انجام میشود. این مرحله نیازمند دقت بسیار بالا است، چرا که هرگونه خطا در سیمکشی میتواند منجر به خرابی تابلو یا ایجاد خطرات ایمنی شود.

بررسی و تست تابلو: پس از اتمام مونتاژ، تابلو برق باید مورد آزمایشهای عملکردی و ایمنی قرار گیرد. این تستها شامل بررسی اتصالات، عملکرد صحیح قطعات و سیستمهای حفاظتی میشود. همچنین، تستهای عایقی نیز به منظور اطمینان از عدم نشت جریان برق به محیط اطراف انجام میگیرد.

نصب در محل: پس از اطمینان از عملکرد صحیح تابلو، آن را در محل نهایی نصب میکنند. نصب تابلو باید به گونهای باشد که دسترسی به تجهیزات داخلی آن آسان و ایمن باشد.

2. تجهیزات اصلی تابلو برق صنعتی

کلیدهای اتوماتیک (بریکرها): این کلیدها برای قطع و وصل کردن مدار در شرایط عادی و همچنین در مواقع بروز خطا (مانند اتصال کوتاه یا اضافه جریان) استفاده میشوند.

کنتاکتور: وسیلهای است که به صورت خودکار مدار الکتریکی را قطع و وصل میکند و برای کنترل موتورها و دستگاههای الکتریکی در تابلوهای برق صنعتی مورد استفاده قرار میگیرد.

رله: دستگاهی است که به وسیلهی تحریک یک سیگنال الکتریکی، مدارهای دیگر را کنترل میکند. رلهها میتوانند به عنوان محافظ عمل کنند و در صورت بروز خطا، مدار را قطع کنند.

ترمینالها: نقاطی برای اتصال سیمها و کابلهای مختلف به یکدیگر. این اتصالات باید با کیفیت بالا و با رعایت اصول ایمنی انجام شوند.

3. استانداردها و نکات ایمنی در مونتاژ تابلو برق

استانداردهای بینالمللی: تابلوهای برق صنعتی باید مطابق با استانداردهای بینالمللی همچون IEC، NEC و NEMA طراحی و مونتاژ شوند. این استانداردها به ایمنی، عملکرد بهینه و طول عمر بیشتر تابلو کمک میکنند.

رعایت اصول سیمکشی: سیمکشیهای داخلی تابلو باید به نحوی باشد که از تداخل الکترومغناطیسی جلوگیری کند و جریان برق به صورت ایمن و بدون نوسان انتقال یابد.

نصب تهویه مناسب: تابلوهای برق صنعتی در حین کار دچار تولید حرارت میشوند. نصب تهویه مناسب یا سیستمهای خنککننده به حفظ دمای تابلو و جلوگیری از افزایش دما کمک میکند.

استفاده از برچسبها و نشانهگذاریها: قطعات و سیمهای داخل تابلو باید با استفاده از برچسبها و کدگذاریهای مناسب علامتگذاری شوند تا در زمان تعمیرات یا تغییرات احتمالی، خطاها و اشتباهات به حداقل برسد.

4. اهمیت مونتاژ صحیح تابلو برق صنعتی

تابلو برق صنعتی به عنوان قلب تپنده سیستمهای الکتریکی در صنایع محسوب میشود. هرگونه نقص در طراحی یا مونتاژ تابلو میتواند منجر به اختلال در عملکرد تجهیزات صنعتی، ایجاد خطرات ایمنی برای کارکنان و حتی بروز خسارات مالی سنگین شود. بنابراین، استفاده از تکنسینهای مجرب و رعایت کامل استانداردها و نکات فنی از اهمیت ویژهای برخوردار است.
نتیجهگیری

مونتاژ تابلو برق صنعتی یک فرآیند پیچیده و حساس است که نیاز به دقت، تجربه و رعایت استانداردهای فنی دارد. از طراحی تا نصب نهایی، تمامی مراحل باید با دقت انجام شوند تا تابلو برق بتواند به بهترین نحو وظایف خود را انجام دهد و از تجهیزات و کارکنان در برابر خطرات ناشی از برق محافظت کند.
