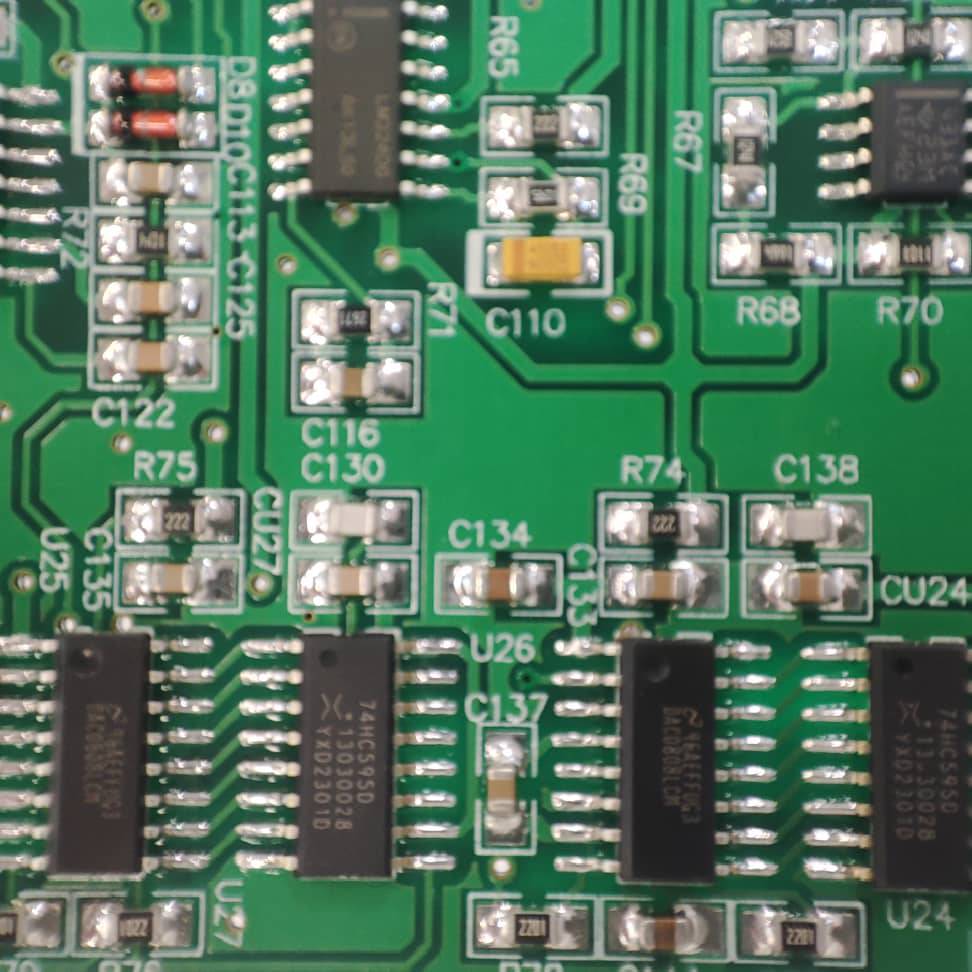

مراحل مونتاژ قطعات SMD

مراحل مونتاژ قطعات SMD:

طراحی و آماده‌سازی برد مدار چاپی (PCB):
ابتدا باید برد مدار چاپی طراحی و تولید شود. این برد‌ها به‌گونه‌ای طراحی می‌شوند که قطعات SMD به راحتی روی آن‌ها قرار بگیرند.

اعمال خمیر لحیم‌کاری:
خمیر لحیم‌کاری (Solder Paste) روی نقاط اتصال قطعات به برد اعمال می‌شود. این کار معمولاً با استفاده از شابلون و دستگاه‌های تخصصی انجام می‌شود.

چیدن قطعات:
با استفاده از دستگاه‌های Pick-and-Place، قطعات SMD روی برد قرار داده می‌شوند. این دستگاه‌ها با دقت بالا قطعات را در محل دقیق خود قرار می‌دهند.

فرآیند لحیم‌کاری به این صورت است که برد و قطعات مونتاژ شده در یک کوره‌ی لحیم‌کاری قرار می‌گیرند که باعث ذوب شدن خمیر لحیم‌کاری و اتصال قطعات به برد می‌شود.

بازرسی و کنترل کیفیت:
پس از لحیم‌کاری، بردها بررسی می‌شوند تا مشکلاتی مانند لحیم‌کاری ناقص، جابجایی قطعات یا اتصال‌های کوتاه شناسایی و برطرف شوند.

بردها از نظر عملکرد الکتریکی بردها تست می‌شوند تا اطمینان حاصل شود که تمام قطعات به درستی عمل می‌کنند.

برای مونتاژ قطعات SMD به نکات کلیدی زیر میتوان اشاره کرد:

-استفاده از قطعات با کیفیت و خمیر لحیم‌کاری استاندارد.
-داشتن طراحی مناسب برای برد مدار چاپی.
-اطمینان از دمای مناسب در کوره‌های لحیم‌کاری.
-استفاده از دستگاه‌های پیشرفته برای کنترل کیفیت و کاهش خطاهای انسانی.
